สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Ruideer
ได้รับการรับรอง:
CE;ISO9001;ISO14001;OHSAS 18001;GB/T29490
การออกแบบแนวนอนและการควบคุม aytomatic ของกระบวนการเผาเตาทั้งหมด (ผลิต sandard ที่เข้มงวดเพื่อให้มีคุณภาพ)
แอพลิเคชันและข้อกำหนดหลัก:
แอพลิเคชันหลัก:
สำหรับการผลิตจำนวนมากของวัสดุซีเมนต์คาร์ไบด์ที่มีประสิทธิภาพสูงซึ่งรวบรวม dewaxing (มันสามารถตระหนักถึงการสูญญากาศ dewaxing H2 dewaxing, สารยึดเกาะสามารถพาราฟินหรือ PEG), การเผาสูญญากาศ ,, แรงดันต่ำอาร์กอนแบบไดนามิกบางส่วนแรงดัน เก็บรักษาความร้อนและความร้อนขึ้นภายใต้สถานะแรงดันสูงอุณหภูมิสูง
โครงสร้างทั่วไป:

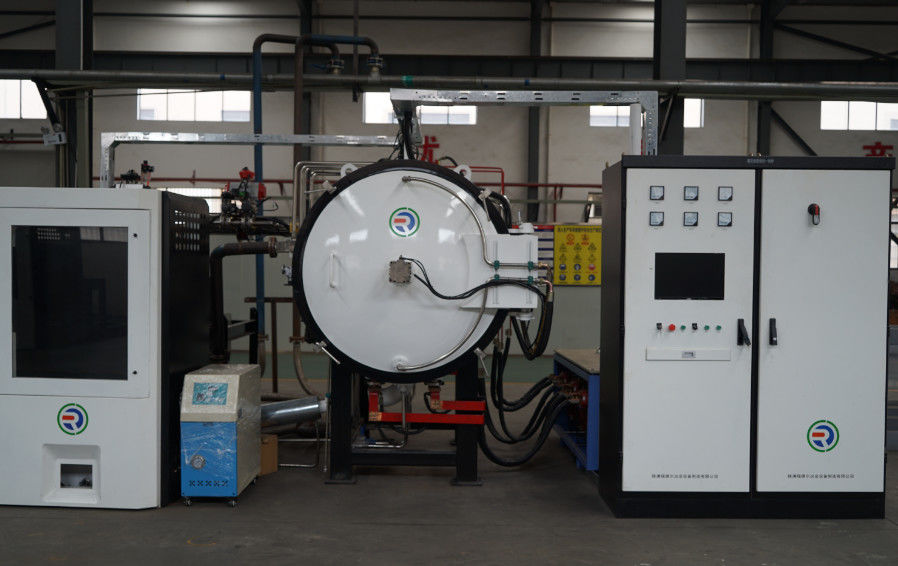

ชนิดของเตาเผาความดันสูญญากาศสำหรับการวิจัยคาร์ไบด์ซีเมนต์ซึ่งเป็นห้องเดี่ยว, ประเภทแนวนอน, เตาเผาความร้อนรีไซเคิล, นำองค์ประกอบความร้อนกราไฟท์ของแรงดันไฟฟ้าต่ำและขนาดใหญ่ในปัจจุบันกระบวนการทางเทคนิคทั้งหมดจะถูกควบคุมโดยอัตโนมัติ ซึ่งแสดงและบันทึกด้วยคอมพิวเตอร์
มาตรฐานการออกแบบ: ASME อายุการใช้งาน 20 ปีโครงสร้างประตูแนวนอนสองประตู 6000 ครั้ง
manufacturing การผลิตตัวถัง (ภาชนะรับความดัน) ภายใต้ตราเหล็ก ASME U ซึ่งเป็นใบอนุญาตที่ออกโดยสมาคมวิศวกรเครื่องกลแห่งสหรัฐอเมริกา
design การออกแบบแนวนอนสำหรับการโหลด / ขนถ่ายง่ายและการบำรุงรักษาง่าย
control การควบคุมอัตโนมัติของกระบวนการทั้งหมด

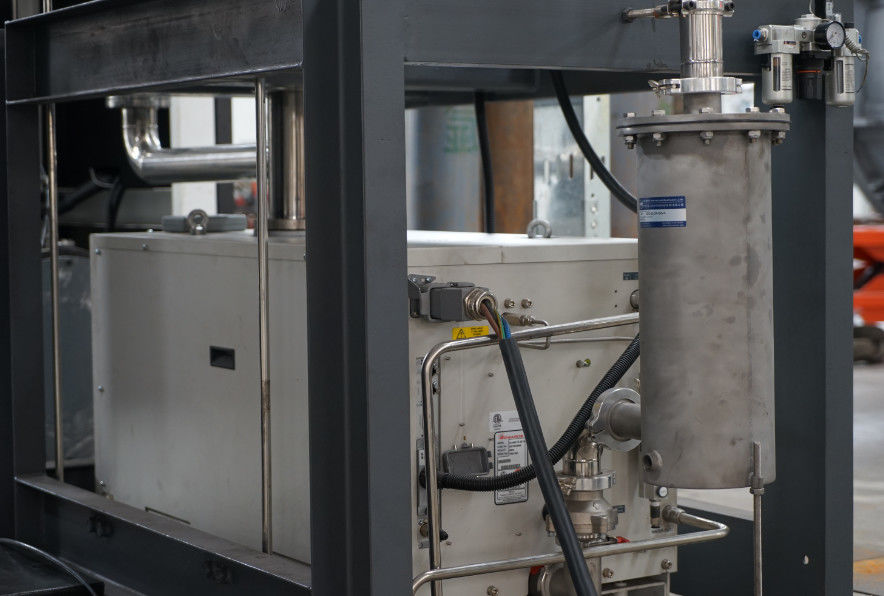

เตาซินเตอร์ -HIP ชนิดนี้สำหรับการผลิตคาร์ไบด์ซีเมนต์รวมถึงระบบควบคุมระบบทำความร้อนระบบสูญญากาศระบบเผาผนึกแรงดันแก๊สระบบระบายความร้อนอย่างรวดเร็วระบบ Assist ระบบรักษาความปลอดภัย
พารามิเตอร์ทางเทคนิคหลัก:
|
พารามิเตอร์ทางเทคนิคพื้นฐาน |
|
|
อายุการใช้งาน |
6000 ครั้ง / อายุการใช้งาน 20 ปี |
|
พื้นที่ที่มีประโยชน์ |
≥300× 300 × 900mm |
|
Max. แม็กซ์ Loading weight โหลดน้ำหนัก
|
100 กิโลกรัม (ตามผลิตภัณฑ์ของซินเตอร์และพื้นที่ในการโหลด) |
|
Max. แม็กซ์ Designed temp. ออกแบบอุณหภูมิ |
1600 ℃ (อุณหภูมิความร้อน) |
|
Max. แม็กซ์ Working temp. อุณหภูมิในการทำงาน |
1550 ℃ |
|
Max. แม็กซ์ working pressure ความกดดันจากการทำงาน |
≤98bar |
|
ระดับสุญญากาศที่ดีที่สุด |
1 pa (หลังจากความร้อน, เย็น, ว่างเปล่า, สภาพแห้ง) |
|
ความเร็วสูบน้ำ
|
ระดับสูญญากาศสูงถึง 5 pa ภายใน 30 นาทีหลังจากเริ่มปั๊มระดับสูญญากาศสามารถไปถึง 3 pa หลังจากสูบน้ำอย่างต่อเนื่องภายใน 30 นาที (หลังจากเผาที่ว่างเปล่าในที่ว่างเปล่าสะอาดสภาพเย็น) |
|
อัตราการรั่วไหล (โดยเฉลี่ย 24 ชั่วโมง) |
3pa / h (หลังจากการทดสอบสูญญากาศที่ดีที่สุดภายใต้เย็นที่ว่างเปล่าสภาพที่สะอาดการทดสอบโดยเฉลี่ย 24 ชั่วโมง) |
|
อัตราการสะสมขี้ผึ้ง
|
≥98% (การล้างด้วยอาร์กอนหรือไนโตรเจนด้วยขี้ผึ้ง 10 กิโลกรัมอย่างแน่นอนโดยเฉลี่ยไม่เกิน 3 ครั้ง) |
|
Max. แม็กซ์ Ramp up rate เพิ่มอัตราการเล่น
|
8 ℃ / นาที (ทางลาดอุณหภูมิห้องสูงถึง 1,150 ℃ในสุญญากาศสภาพโหลดว่างสามารถแช่ในกระบวนการเมื่อ 600 ℃, 1,000 ℃และ 1200 ℃ ≤5℃ / นาทีเมื่อโหลดเต็ม |
|
เวลาแรงดัน
|
สามารถตั้งค่าได้≤20นาที (เมื่อแหล่งก๊าซอยู่ที่ประมาณ 130bar, แรงดันตามความดันที่ต้องการ) |
|
เวลาระบายความร้อนอย่างรวดเร็ว
|
≤3ชั่วโมง (จาก 1,450 ℃ลดลงถึง 100 ℃เมื่อโหลดเต็ม, อุณหภูมิของน้ำ≤30℃, 90bar≤pressure≤98bar) |
|
UPS รับประกันเวลา
|
จ่ายพลังงานให้กับตัวบ่งชี้และเพื่อควบคุมเตาเมื่อปิดไฟรักษาเวลา≥60นาที |
|
อุณหภูมิที่สม่ำเสมอ
|
ชุดควบคุมเดียวกัน YG8, พาราฟินเป็นสารยึดเกาะ, Integrated Argon dewaxing และ sintering, ผู้ซื้อจัดหาส่วนควบคุมและขั้นตอนการยืนยันโดยผู้ซื้อ, ค่าเบี่ยงเบนความอิ่มตัวของแม่เหล็กหลังจาก debinding ≤± 0.2%, ค่าเบี่ยงเบน Coercivity ≤± 0.3KA / M |
|
อุณหภูมิสม่ำเสมอในเขตอุณหภูมิสูง
|
≤± 7 ℃ (ซินเตอร์สูญญากาศถึง 1450 ℃, วางเซรามิก FERRO เกรด 334 ไว้บนบอร์ดกราไฟท์แบบแบน (เซรามิก FERRO จัดทำโดยผู้ซื้อ), สภาพว่างเปล่า, สามารถแช่ในกระบวนการผลการทดสอบนี้เป็นการอ้างอิงเท่านั้น เป็นมาตรฐานหลัก) |
|
Temp. ชั่วคราว measurement Mode โหมดการวัด
|
เทอร์โมคับเปิลแบบคู่หลัก WRe5-26 คู่ซ้ำซ้อนมีเสถียรภาพและเชื่อถือได้ |
|
โหมดควบคุมอุณหภูมิ |
3-zone temp. อุณหภูมิ 3 โซน Control ควบคุม |
|
อนุญาตให้นำเข้าก๊าซ |
Ar, N2H2 |
|
เตาเผาน้ำหนักตัว |
20 T |
|
ต้องการน้ำหล่อเย็น
|
1.5-3bar อุณหภูมิของน้ำ≤30℃ระบายความร้อนไหลเวียนของน้ำ 30m3/ ชั่วโมง |
|
ความต้องการน้ำฉุกเฉิน
|
1.5-3bar อุณหภูมิของน้ำ≤30℃, 15m3/ h (อย่างน้อย 4 ชั่วโมง) น้ำหล่อเย็นอย่างรวดเร็วใช้เพื่อระบายความร้อนให้อยู่ในสภาพที่ปลอดภัยเท่านั้นและไม่ได้ใช้ ต่อเนื่องกัน วิ่ง. |
|
คืนน้ำหล่อเย็นด้วยน้ำ
|
Pipe≥DN80,The return water pressure of Max.0.05MPa, Cooling water is designed automatic return when no pressure and the return temp. ท่อ≥ DN80, แรงดันน้ำไหลกลับของ Max.0.05MPa, น้ำหล่อเย็นได้รับการออกแบบให้ส่งกลับอัตโนมัติเมื่อไม่มีแรงดันและอุณหภูมิส่งคืน Is Max.45ºC สูงสุดคือ45ºC |
|
แรงดันสูง (Ar) |
ความดัน 150bar เมื่อแรงดันไหล 3000L / นาที |
|
แก๊สสำหรับกระบวนการ (อาร์เอ็นเอ็น2)
|
ความดัน 1.5 ~ 2.0bar เมื่อทำการดีดกระแส 100 ~ 300 L / นาที หมายเหตุ: ความบริสุทธิ์ของ Ar แนะนำ> 99.996% |
|
อัดอากาศ
|
1, อัดอากาศ: เริ่มวาล์วความดัน 6 ~ 7bar ไหล 200L / นาที ยังไม่มีข้อความ2: ใช้สำหรับ dewaxing หรือ As valve ปลุกเร้า เมื่อไม่มีอากาศอัดขนาดเส้นผ่าศูนย์กลางท่อ 1/2“ ความดันเท่ากับ 6 ~ 7bar การไหลคือ 200L / นาที 2, ก๊าซ จัดหา ไลน์ เส้นผ่าศูนย์กลางของอากาศอัดไม่ควรน้อยกว่า 10 มม. อากาศอัดควรสะอาดแห้งและ ไม่ใช่มลพิษ. |
|
อาชีพ |
4250 × 570 × 2500mm (ความยาว×กว้าง×สูง)
|
|
ฟังก์ชัน
|
การล้างด้วยสุญญากาศ, H2 dewaxing, การเผาสูญญากาศ, ภายใต้การเผาผนึกความดันบางส่วน, การเผาความดันก๊าซ, การระบายความร้อนอย่างรวดเร็ว |
หลังการขาย:
1. การติดตั้งการว่าจ้างและการยอมรับ
เราทำการติดตั้งการว่าจ้างและการยอมรับในโรงงานของผู้ซื้อในช่วงเวลาการติดตั้งและการว่าจ้างพนักงานการว่าจ้างจะต้องได้รับการจัดเตรียมโดยผู้เรียกร้องตามมาตรฐานของพนักงาน
The equipment shipped to the buyer, the seller received the buyer's notification, both within a week to carry the equipment out of the box together, then check the equipment and all components according to the packing list . อุปกรณ์ที่จัดส่งไปยังผู้ซื้อผู้ขายได้รับการแจ้งเตือนของผู้ซื้อทั้งสองภายในหนึ่งสัปดาห์เพื่อนำอุปกรณ์ออกจากกล่องด้วยกันจากนั้นตรวจสอบอุปกรณ์และส่วนประกอบทั้งหมดตามรายการบรรจุภัณฑ์ Including equipment accessories, spare parts and special tools, attached manual and technical documents, etc. It can be installed after the acceptance check of equipment. รวมถึงอุปกรณ์เสริมอุปกรณ์อะไหล่และเครื่องมือพิเศษเอกสารคู่มือและเทคนิคที่แนบมาเป็นต้นสามารถติดตั้งได้หลังจากการตรวจสอบการยอมรับของอุปกรณ์
หลังจากการติดตั้งและแก้ไขข้อบกพร่องอุปกรณ์จะต้องได้รับการยอมรับตามอุปกรณ์เสริมทางเทคนิค
2.Training
When taking-over the Furnace to the customer, We will give a staff training to customer. เมื่อรับเตาเผาให้กับลูกค้าเราจะให้การฝึกอบรมพนักงานแก่ลูกค้า The operating personnel of the customer should join to commission,test the furnace, when installing at customer's company. บุคลากรปฏิบัติการของลูกค้าควรเข้าร่วมกับคณะกรรมการทดสอบเตาเมื่อติดตั้งที่ บริษัท ของลูกค้า
นี่คือการฝึกอบรมการปฏิบัติงานจริงและการฝึกอบรมซ่อมบำรุง
and our technical personnel will telling the basic principle,equipment maintenance knowledge,And the common fault handling measures.We can training 2 ~ 3 workers. และเจ้าหน้าที่ด้านเทคนิคของเราจะบอกหลักการพื้นฐานความรู้การบำรุงรักษาอุปกรณ์และมาตรการจัดการข้อผิดพลาดทั่วไปเราสามารถฝึกอบรม 2 ~ 3 คน ( Training how to maintenance and operating.) (การฝึกอบรมวิธีการบำรุงรักษาและการใช้งาน)
3. ระยะเวลาการรับประกัน
The warranty period of the equipment is 12 months, which starts from the date of installation and debugging of the supplier. ระยะเวลาการรับประกันของอุปกรณ์คือ 12 เดือนซึ่งเริ่มจากวันที่ติดตั้งและแก้ไขข้อบกพร่องของผู้จัดหา Equipment failure happens, after-sales service personnel shall give solutions within 2 hours, after receiving the buyer's notification . ความล้มเหลวของอุปกรณ์เกิดขึ้นเจ้าหน้าที่บริการหลังการขายจะให้คำตอบภายใน 2 ชั่วโมงหลังจากได้รับการแจ้งเตือนจากผู้ซื้อ If it is need to go to the site for treatment , operators dispatched by seller should arrive at the site within 48 hours after go aboard. หากจำเป็นต้องไปที่ไซต์เพื่อรับการรักษาผู้ดำเนินการที่จัดส่งโดยผู้ขายควรมาถึงไซต์ภายใน 48 ชั่วโมงหลังจากเดินทางไปต่างประเทศ In case of emergency,operators should arrive at the site within 48 hours after go aboard, and continue to make repairs until the fault is removed and the equipment returns to normal. ในกรณีฉุกเฉินผู้ปฏิบัติงานควรมาถึงที่ไซต์ภายใน 48 ชั่วโมงหลังจากไปต่างประเทศและทำการซ่อมแซมต่อไปจนกว่าความผิดพลาดจะถูกลบและอุปกรณ์กลับสู่ปกติ
บันทึก:
We are a professional manufacturer of powder metallurgy sintering furnaces. เราเป็นผู้ผลิตมืออาชีพของผงโลหะเตาเผาเผา Custom design is available according to customer's requirements. การออกแบบที่กำหนดเองสามารถใช้ได้ตามความต้องการของลูกค้า Please offer us the sintered material, size of sintered piece, max. โปรดให้เราเผาวัสดุขนาดของชิ้นเผาสูงสุด temperature, heating zone dimensions, vacuum level and other special requirements when making inquiries. อุณหภูมิขนาดโซนความร้อนระดับสูญญากาศและข้อกำหนดพิเศษอื่น ๆ เมื่อทำการสอบถาม We will offer professional proposal and solutions based on your requirements. เราจะเสนอข้อเสนอระดับมืออาชีพและการแก้ปัญหาตามความต้องการของคุณ
